- Le branchement d’une prise 7 broches repose sur la norme ISO 1724 pour synchroniser vos feux.
- Le point critique reste la broche n°3, le fil blanc de masse, car une mauvaise fixation entraîne souvent des pannes bizarres.
- En respectant rigoureusement le code couleur, vous garantissez votre sécurité routière et évitez le fameux effet « sapin de Noël » lors du freinage.
Saviez-vous que la norme ISO 1724 régit la majorité des remorques légères circulant sur nos routes ? Pourtant, on finit souvent par passer plus de temps à se demander pourquoi rien ne s’allume qu’à charger son matériel.
Réussir le branchement d’une prise remorque 7 broches demande simplement de la méthode pour éviter le fameux effet sapin de Noël. On décortique ensemble le schéma de câblage et les étapes pour sécuriser votre installation électrique sans stress.
Comprendre le standard du branchement prise remorque 7 broches
Le câblage 7 broches (type 12N) suit la norme ISO 1724. Les fonctions essentielles incluent les clignotants (plots 1 et 4), les feux de position (5 et 7) et le stop (6). La borne 3 assure la masse indispensable au circuit.
Maintenant que les bases sont posées, voyons comment s’organise concrètement ce petit boîtier pour éviter tout court-circuit.

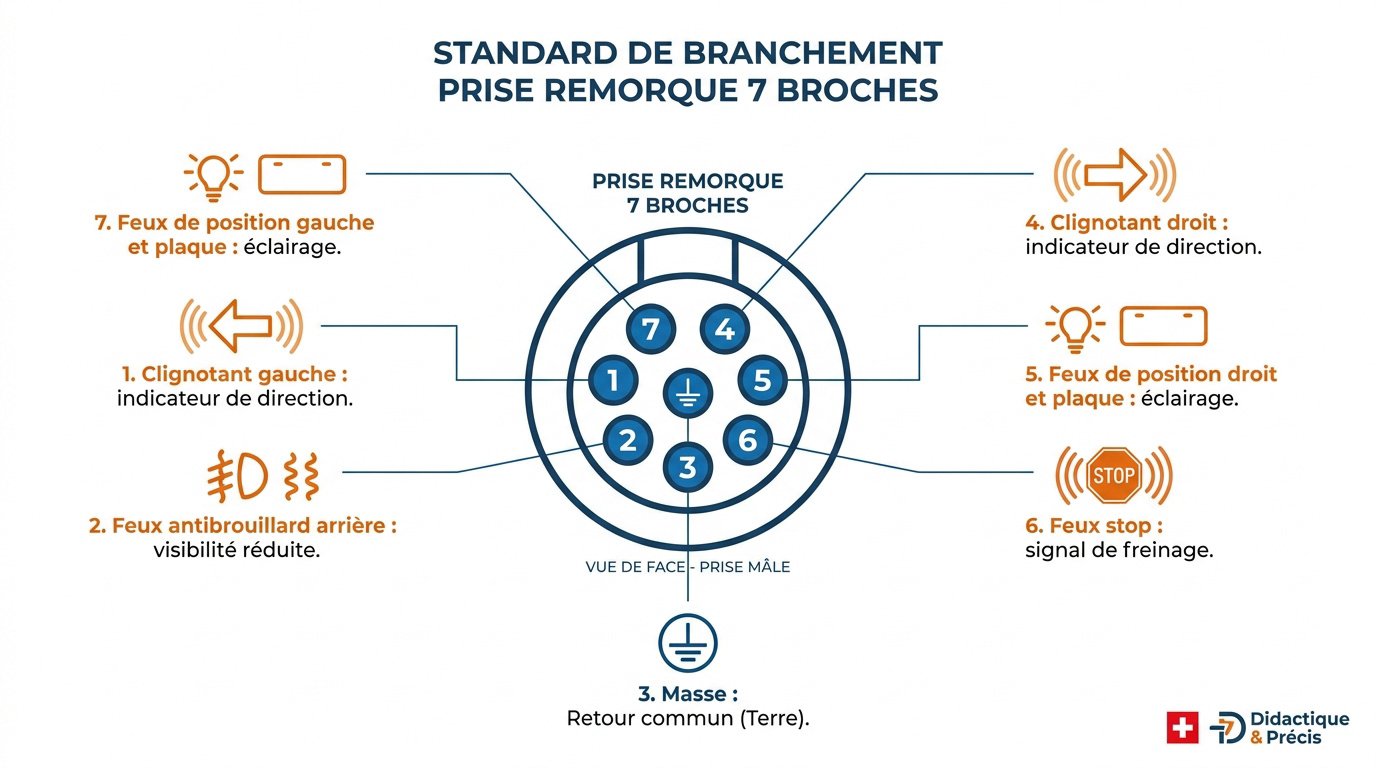

Le schéma de câblage universel à connaître
Chaque borne de connexion joue un rôle précis pour votre sécurité. Les sept plots métalliques sont numérotés directement dans le plastique du boîtier. Cette gravure évite les erreurs de raccordement.
- Broche 1 : Clignotant gauche
- Broche 2 : Antibrouillard
- Broche 4 : Clignotant droit
- Broche 6 : Feux stop
Les broches 5 et 7 s’occupent des feux de position. Elles séparent les côtés pour une protection optimale.
Respectez bien cette numérotation. Elle assure une compatibilité parfaite avec tous les véhicules européens.
Correspondance entre couleurs et fonctions électriques
Le jaune va au clignotant gauche et le bleu à l’antibrouillard. Le blanc sert de masse. Le vert correspond au clignotant droit. Le marron et le noir gèrent les veilleuses. Enfin, le rouge active les stops.
Attention aux variations selon les constructeurs. Sur de vieux faisceaux, les couleurs sont parfois ternies. Effectuez un test de continuité avant de visser définitivement vos fils.
Le respect du code couleur ISO 1724 est le seul garant d’un éclairage conforme aux normes de sécurité routière.
Câbler une prise demande autant de précision que le branchement d’une plaque induction. Soyez donc très méticuleux lors du serrage.

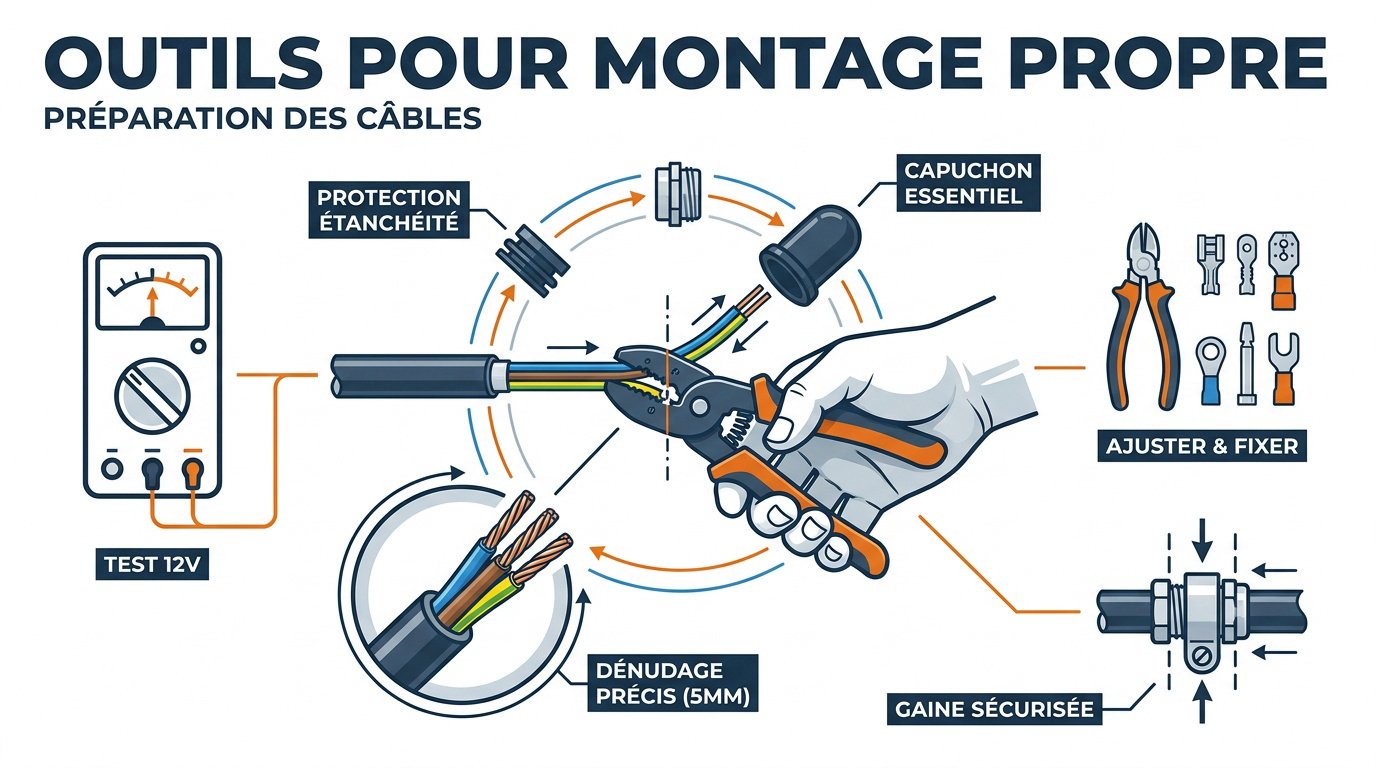

La panoplie d’outils pour un montage électrique propre
Une fois le schéma en tête, il faut s’équiper correctement pour manipuler les fils sans créer de faux contacts.
La liste du matériel indispensable au montage
Munissez-vous d’une pince à dénuder et d’un tournevis d’électricien. Ces outils garantissent un travail précis sur les petits fils. Un tournevis plat très fin est souvent requis.
Utilisez un multimètre pour tester vos branchements. Cet appareil confirme le 12V sur chaque plot. C’est bien plus fiable qu’une lampe témoin pour voir les chutes de tension.
Prévoyez une pince coupante pour ajuster vos brins. Des cosses à sertir peuvent aussi renforcer la solidité du montage.
Préparer le câble sans abîmer les brins
Passez d’abord le câble dans le boîtier et les joints d’étanchéité. N’oubliez jamais d’enfiler le capuchon en caoutchouc avant de câbler. Sinon, vous devrez tout recommencer.
Dénudez proprement chaque fil individuel. Retirez environ 5 millimètres d’isolant par conducteur. Torsadez légèrement les brins de cuivre pour faciliter l’insertion. Trop dénuder provoque souvent des courts-circuits.
Vérifiez enfin l’état de la gaine extérieure. Elle doit entrer dans la prise pour être maintenue par le serre-câble. Cela évite que les fils ne s’arrachent avec les vibrations.
Les étapes clés pour fixer les fils sans erreur
Le matériel est prêt et les câbles sont dénudés, il reste maintenant à assembler l’ensemble mécaniquement pour une durabilité maximale.
Fixation des contacts et isolation des broches
Insérez le fil bien au fond du trou avant de visser fermement. Un serrage excessif pourrait sectionner les brins de cuivre fragiles. Vérifiez que chaque connexion est stable.
Appliquez-en une petite noisette sur les contacts. Cela bloque l’humidité et prévient la corrosion verte typique du cuivre. C’est un bouclier efficace.
Pensez à soigner la protection contre les intempéries pour éviter les courts-circuits. Une bonne isolation sauve votre installation des orages.
Gérer la masse pour éviter les pannes
Analysez le rôle critique de la broche numéro 3. C’est le fil blanc qui assure le retour du courant vers la batterie. Sans elle, aucun feu ne peut fonctionner correctement.
Une mauvaise masse provoque souvent des phénomènes étranges. Par exemple, le stop qui fait clignoter les veilleuses. Mauvaise pioche pour la sécurité ! Assurez-vous que ce fil est parfaitement fixé et que le contact est franc.
Remplacer une prise corrodée ou cassée
Commencez par retirer l’ancienne prise défectueuse en toute sécurité. Coupez les fils à ras si les vis sont trop rouillées pour être débloquées. Repérez bien l’ordre avant de tout supprimer.
Nettoyez soigneusement les contacts existants avant le remontage. Utilisez une brosse métallique ou du papier de verre fin. Des fils propres garantissent une conductivité optimale pour votre nouveau boîtier.
Pour le traitement des pièces grippées par la rouille, agissez avec patience. Un bon nettoyage évite de racheter tout le faisceau inutilement.
Pourquoi certains feux refusent parfois de s’allumer ?
Malgré un montage soigné, il arrive que l’éclairage fasse des siennes, nécessitant une petite phase de diagnostic méthodique.
Tester les signaux et vérifier les fusibles
Utilisez un testeur de prise externe pour gagner du temps. Ce petit boîtier simule la remorque et indique instantanément quelle ligne est défaillante. C’est idéal pour isoler le problème rapidement.
Le souci vient parfois du véhicule tracteur lui-même. Si un côté entier reste éteint, inspectez votre boîte à fusibles. Un court-circuit durant le montage a pu les griller.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Un seul clignotant HS | Ampoule grillée | Remplacer l’ampoule |
| Tous les feux éteints | Fusible HS | Changer le fusible |
| Intensité faible | Masse défectueuse | Nettoyer le fil blanc |
| Sapin de Noël au freinage | Fils inversés | Vérifier le câblage |
Utiliser un adaptateur 7/13 broches sans risque
Le format 13 broches moderne gère le recul et l’alimentation permanente. À l’inverse, le 7 broches se limite aux fonctions d’éclairage de base. Vous voyez la différence de potentiel ?
L’adaptateur de conversion amovible règle vos soucis de compatibilité. Il se verrouille d’un quart de tour sur la prise. Vous pourrez alors tracter n’importe quelle remorque sans rien modifier du tout.
L’adaptateur est une solution temporaire pratique, mais il ajoute un point de contact sensible à l’humidité qu’il faut surveiller.
Réussir le branchement d’une prise remorque 7 broches garantit votre sécurité et un code couleur ISO 1724 respecté. Vérifiez vos feux dès maintenant pour éviter les pannes électriques frustrantes. Prenez la route sereinement avec un éclairage parfaitement fonctionnel !
FAQ
À quoi correspondent les couleurs des fils pour un branchement 7 broches ?
Pour ne pas s’emmêler les pinceaux, il existe un code couleur standardisé par la norme ISO 1724. Le fil jaune gère le clignotant gauche (broche 1), tandis que le vert s’occupe du clignotant droit (broche 4). Le bleu est réservé à l’antibrouillard (broche 2) et le rouge active les feux stop (broche 6). Enfin, le marron et le noir alimentent respectivement les feux de position droit et gauche (broches 5 et 7).
N’oubliez surtout pas le fil blanc sur la broche 3 ! C’est la masse, le retour indispensable du courant vers votre batterie. Sans lui, rien ne fonctionnera. Même si on murmure parfois que les couleurs peuvent varier sur de vieux faisceaux, ce schéma reste la référence absolue pour rouler en toute sécurité.
Pourquoi mes feux de remorque font-ils n’importe quoi ?
C’est le fameux effet « sapin de Noël » ! Si vos veilleuses clignotent quand vous freinez, c’est presque toujours la faute d’une masse défectueuse. Le fil blanc (broche 3) est probablement mal fixé, oxydé ou coupé. Le courant, ne trouvant pas son chemin normal, cherche à repartir par les autres ampoules, créant ce chaos visuel assez agaçant.
Une autre cause fréquente est la corrosion verte qui s’installe sur les plots en cuivre. Un petit coup de brosse métallique ou de papier de verre, suivi d’une noisette de graisse silicone, suffit souvent à régler le problème. Si un seul feu fait la grève, vérifiez l’ampoule ou le serrage du fil spécifique dans le bornier de la prise.
Peut-on brancher une remorque 7 broches sur une voiture en 13 broches ?
La réponse est oui, et c’est même très simple ! Pas besoin de couper les fils ou de tout démonter. Il vous suffit d’utiliser un adaptateur de conversion 13/7 broches. Cet accessoire se verrouille d’un quart de tour sur la prise de votre voiture et permet de brancher instantanément votre ancienne prise 7 broches.
Gardez toutefois en tête que seules les fonctions de base (clignotants, stops, veilleuses) seront transmises. Les options spécifiques au 13 broches, comme le feu de recul ou l’alimentation permanente pour le frigo d’une caravane, ne seront pas actives. C’est une solution de secours parfaite, mais surveillez bien l’humidité qui adore se loger dans ces connecteurs amovibles.
Comment savoir si le problème vient de la voiture ou de la remorque ?
Pour éviter de chercher une aiguille dans une botte de foin, l’astuce consiste à utiliser un testeur de prise externe. Ce petit boîtier simule la présence d’une remorque et vous indique immédiatement si les signaux sortent correctement de votre véhicule. Si le testeur s’allume partout, le souci vient de votre câblage de remorque ou de vos ampoules.
Si le testeur reste muet sur une ligne, allez jeter un œil à la boîte à fusibles de votre voiture. Un court-circuit lors d’un précédent branchement a pu griller la protection du circuit concerné. C’est une vérification rapide qui évite bien des démontages inutiles !
